今どきの計時技術

1 スリットビデオシステム

スリットビデオ・・・一部の競馬場で着順判定に使われている機械と聞けば 「あぁ、あれ」と思われる方も多いのではないでしょうか。
当社のシステムは世界陸上やオリンピックのショートトラックスケート競技で採用されたものと同機種で、(財)日本陸上競技連盟の公認を受けています。
手動計測や肉眼では判定不可能な2000分の1秒差まで写真判定が可能です。

日本陸連公認 : スリットビデオ装置SSSV1
仕様 (pdfファイル)
※pdfファイルをご覧いただくためには、Adobe社のAcrobat Readerが必要です。
(Adobe社の無料ダウンロードは右のロゴからどうぞ)

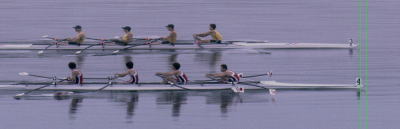

                           緑線が判定線

上の画像は、目視判定が困難だった漕艇競技の例。
一見カメラの写真の様ですが、実際はゴールラインを1000分の2秒毎に撮影した多数のスリット画像を横に並べたものです。
すべて同じはずのオールの向きが違っているのは 一枚の画像でも船首と船尾では撮影に時間差があるためです。
ゴールラインを通過する時に時間がかかった艇は横長に、速く通過した艇は横短の画像になります。
競技により2000分の1秒毎まで撮影可能で、画像の下横方向にタイムが表示されます。



これは判定線部分の実寸画像で、右から左に時間の経過が分かります。
別欄に確定した全コースのタイムが表示されます。
陸上トラック、マラソン、自転車、ボート、カヌー、スケート競技等に威力を発揮します。

下は陸上トラック男子400メートル競技のゴール写真とスリット画像です。

拡大画像は
こちらから
どうぞ。
